HDS-I محمول DSO مع عزل القناة

قراءة القيمة بوضوح في الشمس من خلال نصف انعكاس LCD + 2 في 1 (DSO + Multimeter) + مع عزل جيد بين القنوات + وظيفة مقياس تلقائي + وظيفة FFT + 20 مجموعة خيارات قياس تلقائية + عرض النطاق الترددي: 20 ميغاهرتز + نقل بيانات USB مدعوم + قابلة لإعادة الشحن بطارية ليثيوم أيون + ...

إرسال التحقيق

الدردشة الآن

مقدمة المنتج

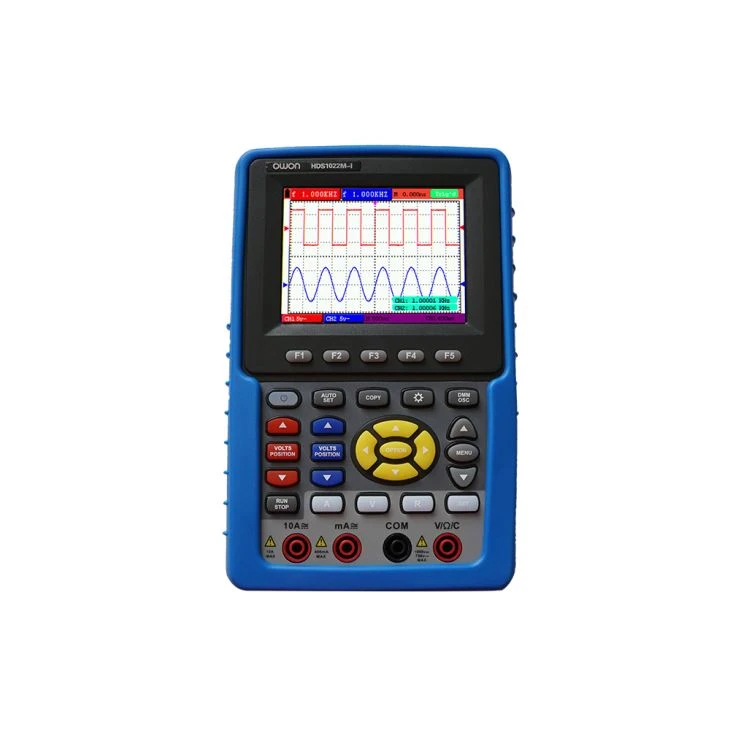

HDS-I محمول DSO مع عزل القناة

قراءة القيمة بوضوح في الشمس من خلال نصف انعكاس LCD + 2 في 1 (DSO + Multimeter)
+ مع العزلة الجيدة بين القنوات
+ وظيفة النطاق التلقائي
+ وظيفة FFT
+ 20 مجموعة خيارات القياس التلقائي
+ النطاق الترددي: 20 ميجا هرتز
+ نقل بيانات USB مدعومة
+ بطارية ليثيوم قابلة للشحن
+ Multimeter SCPI المدعوم حديثًا

نموذج رقم:	قناة	عرض النطاق	معدل العينة
HDS1022M-I	2 (عزل القناة)	20MHZ	100MS / ثانية

الجانب الأمامي والجانبي

قراءة القيمة بوضوح في الشمس من خلال LCD نصف انعكاس

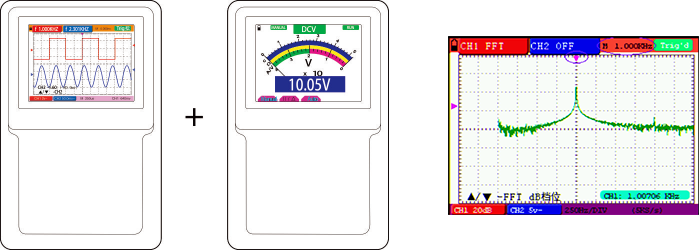

1. محطة 2 في 1

راسم الذبذبات + 3 3/4 أرقام متعدد + محلل الطيف FFT.

2. وظيفة النطاق التلقائي

بينما في حالة المقياس الذاتي ، سوف ينتقل راسم الذبذبات إلى وضع الزناد المحدد ، مقياس المقياس العمودي والمقياس الزمني وفقا لنوع وسعة وتواتر إشارة الدخل.

3. حساسية الزناد قابل للتعديل

4. وظيفة الزناد البديلة

OWON HDS الذبذبات الرقمية دعم وظيفة الزناد بديلة 2 اختبار إشارة في وقت واحد ، وتحسين كفاءة العمل.

نموذج		HDS1022M-I
عرض النطاق		20MHZ
معدل العينة		100MS / ثانية
طول السجل		6 نقاط
قناة		مزدوجة ، معزولة الأرض 1000: 1
عرض		شاشة TFT LCD بحجم 3.7 بوصة ، 640 × 480 بكسل
مقياس أفقي (s / div)		5ns / div - 100s / div ، الخطوة بمقدار 1 - 2 - 5
حساسية عمودي		5mV / div - 5V / div (عند الإدخال)
القرار الرأسي		8 بت
وضع الزناد		تلقائي وعادي وواحد
الموجي الرياضيات		＋، -، *، /، FFT، invert
واجهة الاتصالات		مضيف USB وجهاز USB
البطارية		المدمج في بطارية ليثيوم أيون ، 7.4V / 3500mAh
البعد (W / H / D)		113 × 180 × 40 ملم
وزن		645.00g

مواصفات متعددة
قراءة كاملة	3 (3/4) أرقام (بحد أقصى 4000)	الصمام الثنائي	0V - 1.5V
مقاومة المدخلات	10 متر مكعب	على / قبالة اختبار	أقل من 50 (± 30) صوتًا
الجهد االكهربى	VDC: 400mV، 4V، 400V، 1000V: ± (1٪ ± 1 digit)؛ أقصى مدخل: DC 1000V VAC: 4V ، 40V ، 400V: ± (1٪ ± 3 أرقام) ، التكرار: 40Hz - 400Hz؛ الحد الأقصى للإدخال: AC 750V (القيمة الافتراضية)
تيار	DCA: 40mA، 400mA: ± (1.5٪ ± 1 digit)، 10A: ± (3٪ ± 3 digits) ACA: 40mA: ± (1.5٪ ± 3 digit) ؛ 400mA: ± (2 ± 1 أرقام) ؛ 10A: ± (3٪ ± 3 digits)
معاوقة	400Ω: ± (1٪ ± 3 أرقام) ؛ 4KΩ / 40KΩ / 400 KΩ / 4MΩ: ± (1٪ ± 1 digit)؛ 40MΩ: ± (1.50 ٪ ± 3 أرقام)
السعة	51.2nF - 100uF: ± (3٪ ± 3 أرقام)
