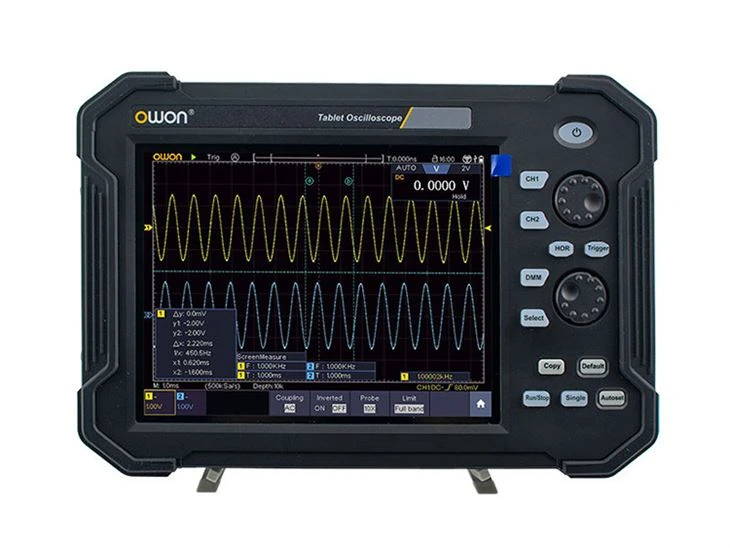

سلسلة TAO3000 2-CH راسم ذبذبات التخزين الرقمي للكمبيوتر اللوحي







تفاصيل محددة













العديد من المزايا











تأتي سلسلة TAO3000 مزودة بوحدة مدمجة4½ أرقامالمقياس المتعدد،يتميز بواجهة متعددة المقاييس يتم عرضها على نفس الشاشة بجانب راسم الذبذبات.

بالإضافة إلى ذلك، يوفر المقياس المتعدد وظيفة تسجيل البيانات، مما يسمح بذلكالتسجيل الموسع للبياناتعلى مدى فترة ممتدة. يمكنك بعد ذلك تصدير هذه البيانات المسجلة بسهولة إلى ملف CSV لمزيد من التحليل والمرجع.





ضوضاء خلفية منخفضةيسمح لمرسمة الذبذبات بالحصول على إمكانات أفضل لقياس الإشارة الصغيرة.

تخزين عالييسمح للذبذبات بالحصول على إشارات أطول.

معدل تحديث مرتفعيسمح لمرسمة الذبذبات بالتقاط تفاصيل الشكل الموجي والأحداث الاستثنائية.



ضوضاء خلفية منخفضة بطول قياسي 40 متر

معدل تحديث يبلغ 45000 واط في الثانية/الثانية، مما يتيح لك التقاط صور استثنائية بسهولة، والأحداث ذات الاحتمالية المنخفضة









تدعم ذبذبات الذبذبات المحمولة من سلسلة TAO3000 أوضاع الزناد المتعددة،

بما في ذلك Edge، Video، Pulse، Slope، Runt، Windows، Timeout، I2C، SPI،

RS232/UART، CAN، وNth Edge.









ترميز الناقل التسلسلي متاح في I2C، SPI،

RS232/UART، ويمكن.























دعم +، -، *، /، FFT، FFTrms، Intg، Diff، Sqrt، وظيفة محددة من قبل المستخدم، مرشح رقمي (تمرير منخفض، تمرير عالي، تمرير النطاق، رفض النطاق).



























وحدة Wi-Fi مدمجة، يمكن للمستخدم الاتصال بـ TAO3000 من خلال الجهاز المحمول، وتحقيق نفس عرض الشاشة والتحكم فيها، وتخزين وعرض بيانات الشكل الموجي من خلال التطبيق، ومشاركتها مع الأصدقاء، وتحقيق التحليل التعاوني، وإكمال العمل بنجاح.

























النوع المحمول:الظهر مزود بحزام مطاطي مضاد للسقوط.

























نوع القوس:مع قوس، يمكن وضعها على الطاولة

























نوع الحقيبة:حقيبة ظهر اختيارية خارجية



















الملحقات والتغليف







نموذج		VDS6102		VDS6102A
عرض النطاق		100 ميجا هرتز		100 ميجا هرتز
قناة		نطاق 2CH + 1CH FG
معدل العينة		ماكس 1GSa/ثانية
وقت الشروق		أقل من أو يساوي 3.5 نانو ثانية
مقياس أفقي		5ns/div-100s/div، خطوة بخطوة 1-2-5
وضع أخذ العينات		عينة، كشف الذروة، المتوسط
طول السجل		10M
اقتران الإدخال		العاصمة، التيار المتردد، الأرض
مقاومة المدخلات		1 MΩ ± 2%، بالتوازي مع 15 pF ± 5 pF
الحساسية العمودية		2mV٪2fdiv٪7b٪7b1٪7d٪7dV٪2fdiv
الدقة الرأسية (أ/د		8 بت		14 بت
ماكس جهد الإدخال		40 فولت (تيار مستمر + ذروة تيار متردد)
عامل التوهين التحقيق		1X,10X,100X,1000X
عزل القناة		50 هرتز: 100: 1,10 ميجا هرتز: 40: 1
إقحام		الخطيئة(خ)/س
النطاق العمودي		±2 فولت (2 مللي فولت/قسم – 50 مللي فولت/قسم) ؛ ±20 فولت (100 مللي فولت/قسم – 500 مللي فولت/قسم) ؛ ±40 فولت (1 فولت/شعبة - 5 فولت/شعبة)
استجابة LF (AC، -3 ديسيبل)		أكبر من أو يساوي 5 هرتز (عند الإدخال، اقتران التيار المتردد، -3 ديسيبل)
نوع الزناد		الحافة، الفيديو، المنحدر، النبض
تردد الخط/المجال (فيديو)		المعايير المدعومة: أنظمة البث NTSC، PAL وSECAM
وضع الزناد		تلقائي، عادي، فردي
شخصية ليساجوس	عرض النطاق	عرض النطاق الترددي الكامل
	فرق الطور	±3 درجات
القياس التلقائي		Vpp، Vmax، Vmin، Vtop، Vbase، Vamp، Vavg، Vrms، Overshoot، Preshoot، Freq، الفترة، وقت الارتفاع، وقت السقوط، Delay A→B، Delay A→B، +Width، -Width، +Duty، - واجب
واجهة الاتصالات		USB (Typ-c)؛ LAN، WIFI (اختياري)
استهلاك الطاقة		أقل من أو يساوي 8 واط
الأبعاد (العرض × الارتفاع × العمق)		190 مم × 120 مم × 18 مم
وزن الجهاز		≈0.38 كجم



وظيفة المولد
الأشكال الموجية القياسية	الجيب ({{0}}.1 هرتز - 5 ميجاهرتز)، مربع (0.1 هرتز -200 كيلو هرتز)، منحدر (1 هرتز -10 كيلو هرتز)، نبض (1 هرتز) -10 كيلو هرتز)
إخراج التردد	5 ميجا هرتز
معدل أخذ العينات	25 مليون سا/ث
قناة	1
القرار العمودي	10 بت
نطاق السعة	10mVpp ٪7b٪7b1٪7d٪7dVpp
نطاق إزاحة التيار المستمر (AC+DC)	±2.5V
مقاومة الإخراج	50 أوم (نموذجي)
