مصدر طاقة تيار مستمر عالي الطاقة من سلسلة OWP-H
+ دقة إخراج عالية 1mV / 0.1mA
+ خرج طاقة ثابت، وجهد إخراج أوسع، نطاق تيار
+ وضع عرض النطاق لقراءة منحنى الجهد / التيار / الطاقة مباشرة
+ أولوية CV / CC، مع وقت صعود/هبوط قابل للتعديل
+ وظيفة تحرير القائمة لإخراج 50 مجموعة في الوقت المناسب
+ وضع مولد الوظيفة
+ تعويض الجهد عن بعد
+ بالتوازي مع أجهزة متعددة لتوسيع نطاق الطاقة حتى 128 كيلو واط
+ دعم لحفظ/استدعاء 128 بيانات تطبيق المجموعة
+ 4.شاشة TFT LCD مقاس 3 بوصات
+ واجهة اتصال RS485 القياسية، وواجهة اتصال جافة اختيارية
+ مروحة ذكية حساسة لدرجة الحرارة
مصدر طاقة تيار مستمر عالي الطاقة من سلسلة OWP-H
-
الارتفاع المدمج القياسي 2U/3U
-
دقة إخراج عالية 1mV / 0.1mA
-
خرج طاقة ثابت، وجهد إخراج أوسع، نطاق تيار
-
وضع عرض النطاق لقراءة منحنى الجهد/التيار/الطاقة مباشرة
-
أولوية CV / CC، مع وقت صعود/هبوط قابل للتعديل
-
وظيفة تحرير القائمة لإخراج 50 مجموعة بتوقيت محدد
-
وضع مولد الوظيفة
-
تعويض الجهد عن بعد
-
بالتوازي مع الأجهزة المتعددة لتوسيع نطاق الطاقة حتى 128 كيلو واط
-
دعم لحفظ/استدعاء 128 بيانات تطبيق المجموعة
-
شاشة تي اف تي ال سي دي 4.3 بوصة
-
واجهة اتصال RS485 القياسية وواجهة اتصال جافة اختيارية
-
مروحة ذكية حساسة لدرجة الحرارة
نطاق تلقائي أوسع
إن الحفاظ على طاقة ثابتة أثناء الانتقال بحرية بين نطاقات الجهد والتيار المختلفة يعزز مرونة الإخراج، مما يسمح بمجموعة واسعة من الإمكانيات التشغيلية.
وظيفة أولوية CC/CV
اتصال موازية
من خلال الاتصال المتوازي لما يصل إلى ستة أجهزة من نفس الطراز، يمكن أن يكون خرج الطاقة التراكميتوسعت إلى حد أقصى قدره 128KW. علاوة على ذلك، يضمن تنفيذ آليات معادلة التدفق توزيعًا متناسقًا ومتوازنًا للطاقة عبر الأجهزة المتصلة. وهذا لا يعمل على تحسين الأداء العام للنظام فحسب، بل يضمن أيضًا إنتاج طاقة موثوقًا وفعالًا في ظل ظروف تشغيل متنوعة.
برمجة تسلسل القائمة
ما يصل إلى 50 خطوة مدعومة.
تحرير التسلسل الشرطي
دعمما يصل إلى 10 خطوات قابلة للتعديليقوم الجهاز بتغيير مخرجاته ديناميكيًا بناءً على معايير الجهد والتيار المحددة مسبقًا. تسمح هذه الوظيفة التكيفية بإجراء تعديلات مضبوطة بدقة وفقًا للظروف المحددة، مما يضمن الدقة والاستجابة في أداء الجهاز.
وضع مولد الوظيفة
من خلال هذا الوضع، من الممكن الوصول إلى الأشكال الموجية العادية، بما في ذلك.الجيب، والمثلث، والمسنن، والمستطيل، والنبض، والمتعرج، وأشكالها الموجية المركبةكذلك، ثم لتطبيق الأشكال الموجية على الجهد الناتج / التيار.
ستعرض هذه الأشكال الموجية المعلمات الضرورية: المعيار، وعدد الدورات، وسعة شكل الموجة، والوقت، ومجموعة كاملة من معلمات التكوين.
اختيار المنتج
تحديد
تعتمد المواصفات على تشغيل الجهاز لمدة 30 دقيقة متواصلة على الأقل، في بيئة التشغيل المحددة
|
Pزهرة |
1 كيلو واط |
2كيلوواط |
3كيلوواط |
6 كيلو واط |
8كيلوواط |
|||
|
مزود الطاقة |
1-المرحلة،220 فولت تيار متردد ± 10%;50-60هرتز |
3-المرحلة،380VAC±10%;50-60هرتز |
||||||
|
DC الجهد االكهربى |
||||||||
|
دقة الجهد الناتج |
＜0.1%من القيمة المقدرة |
|||||||
|
تنظيم الحمل |
＜0.05%من القيمة المقدرة |
|||||||
|
التنظيم الخطي ±10% ΔUتكييف |
＜0.05%من القيمة المقدرة |
|||||||
|
وقت التعديل مع تحميل بنسبة 10-100% |
<5 مللي ثانية |
|||||||
|
معدل العدد الكبير10-90% |
＜20 مللي ثانية-60s |
|||||||
|
تعويض الجهد |
<5% الجهد المقنن |
|||||||
|
تموج |
＜0.1% من القيمة المقدرة |
|||||||
|
العاصمة الحالية |
||||||||
|
دقة الإخراج الحالية |
＜0.15% من القيمة المقدرة |
|||||||
|
تنظيم الحمل1-100% |
＜0.1% من القيمة المقدرة |
|||||||
|
التنظيم الخطي±10% ΔUتكييف |
＜0.05% من القيمة المقدرة |
|||||||
|
دقة الطاقة |
＜0.3%من القيمة المقدرة |
|||||||
|
عازلة |
||||||||
|
مدخل التيار المتردد إلى العلبة |
1500 فولت تيار مستمر |
|||||||
|
إدخال التيار المتردد إلى إخراج التيار المستمر |
1500 فولت تيار مستمر |
|||||||
|
خرج التيار المستمر إلى العلبة (PE) |
500 فولت تيار مستمر |
|||||||
|
Oهناك |
||||||||
|
حماية |
OVP، OCP، OLP، OTP |
|||||||
|
الواجهة الرقمية |
RS485، جأن |
|||||||
|
إدخال/إخراج الاتصال الجاف |
مدخلات الاتصال الجافة اخماد الاتصال الجاف |
|||||||
|
طرق التبريد |
تبريد الهواء |
|||||||
|
درجة حرارة التشغيل |
-5 درجة -45 درجة |
|||||||
|
درجة حرارة التخزين |
-20 درجة -60 درجة |
|||||||
|
الرطوبة النسبية |
＜80%,Nيا التكثيف |
|||||||
|
البعد (العرض * الارتفاع * العمق) |
325*88*450 مللي متر (1 كيلو واط) |
425*88*450 مللي متر (2 كيلو واط ، 3 كيلو واط) |
425*132*551 ملم (6 كيلو وات، 8 كيلو وات) |
|||||
|
وزن |
9 كجم (1 كيلوواط) |
11 كجم (2 كيلو وات) |
14كلغ (3كيلوواط) |
25 كجم (6 كيلو وات، 8 كيلو وات) |
||||
مخطط مقارنة السلسلة
حول OWON
منذ عام 1990، دخلت شركة Lilliput في صناعة المنتجات الإلكترونية، وكانت سلسلة منتجاتها الأولى عبارة عن شاشات LCD ملونة صغيرة.
تم إنشاء خط إنتاج OWON SmartTest، المملوك لشركة Lilliput، من أجل "تلبية احتياجاتك" في مجال معدات الاختبار والقياس.
من خلال الجهود التي بذلتها شركة Lilliput على مدى عقدين من الزمن، تطورت شركة Lilliput تدريجيًا لتصبح شركة جماعية تغطي ثلاثة خطوط إنتاج - شاشة LCD ملونة صغيرة، ومعدات اختبار وقياس، ونظام إدارة الطاقة المنزلية.
يمكن العثور على منتج OWON في آسيا وأمريكا الشمالية وأوروبا وأمريكا الجنوبية وأوقيانوسيا وأفريقيا، مع شركاء عالميين في أكثر من 80 دولة/منطقة.
لا تدخر شركة Lilliput (OWON) أي جهد لتصبح واحدة من أفضل الشركات المصنعة للمعدات الأصلية لمعدات الاختبار والقياس في النطاق العالمي.

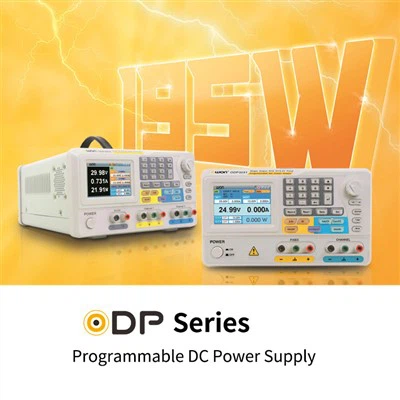

| نموذج | ODP3031 | ||
|---|---|---|---|
| انتاج الطاقة | 105W | ||
| قناة | 1 | ثابت 3.3 فولت/5 فولت | |
| تصنيف إخراج العاصمة | الجهد االكهربى | 0 - 30V | 3.3V / 5V |
| حاضِر | 0 - 3A | 3A | |
| تنظيم الخط | السيرة الذاتية | أقل من أو يساوي 0.01%+3ملي فولت | أقل من أو يساوي 3mV |
| نسخة | أقل من أو يساوي 0.1%+3 مللي أمبير | / | |
| تنظيم الحمل | السيرة الذاتية | أقل من أو يساوي 0.01%+3ملي فولت | أقل من أو يساوي 0.1% + 3 مللي فولت |
| نسخة | أقل من أو يساوي 0.2%+3 مللي أمبير | / | |
| الضوضاء والتموج (20 هرتز -7 ميجا هرتز) |
السيرة الذاتية | أقل من أو يساوي 300μVrms/2mVpp | |
| نسخة | أقل من أو يساوي 3mArms | / | |
| دقة الإعدادات | الجهد االكهربى | 1 مللي فولت | / |
| حاضِر | 1 مللي أمبير | / | |
| دقة الإعدادات (25 درجة ±5 درجة) |
الجهد االكهربى | أقل من أو يساوي 0.05%+3ملي فولت | / |
| حاضِر | أقل من أو يساوي 0.1%+3 مللي أمبير | / | |
| قراءة القرار مرة أخرى | الجهد االكهربى | 1 مللي فولت (أقل من 10 فولت)، 10 مللي فولت (أكبر من أو يساوي 10 فولت) | / |
| حاضِر | 1 مللي أمبير | / | |
| قرأ للمرة الثانية دقة (25 درجة ±5 درجة) |
الجهد االكهربى | أقل من أو يساوي 0.05%+3 رقم | / |
| حاضِر | أقل من أو يساوي 0.1%+3 رقم | / | |
| واجهة الاتصالات | مضيف USB وجهاز USB وRS232 | ||
| عرض | |||
| نوع العرض | شاشة LCD ملونة 3.9 بوصة | ||
| دقة العرض | 480 × 320 بكسل | ||
| لون العرض | 65536 لون | ||
| المواصفات الميكانيكية | |||
| البعد (العرض × الارتفاع × العمق) | 250 × 158 × 358 (مم) | ||
| وزن الجهاز | 7.00 كجم | ||
