راسم الذبذبات الرقمي المحمول
+ واجهة USB من النوع C، تدعم بنك الطاقة، وتدعم اتصال برامج الكمبيوتر
+ وظيفة المعايرة الذاتية
+ دعم SCPI، وتسهيل التطوير الثانوي

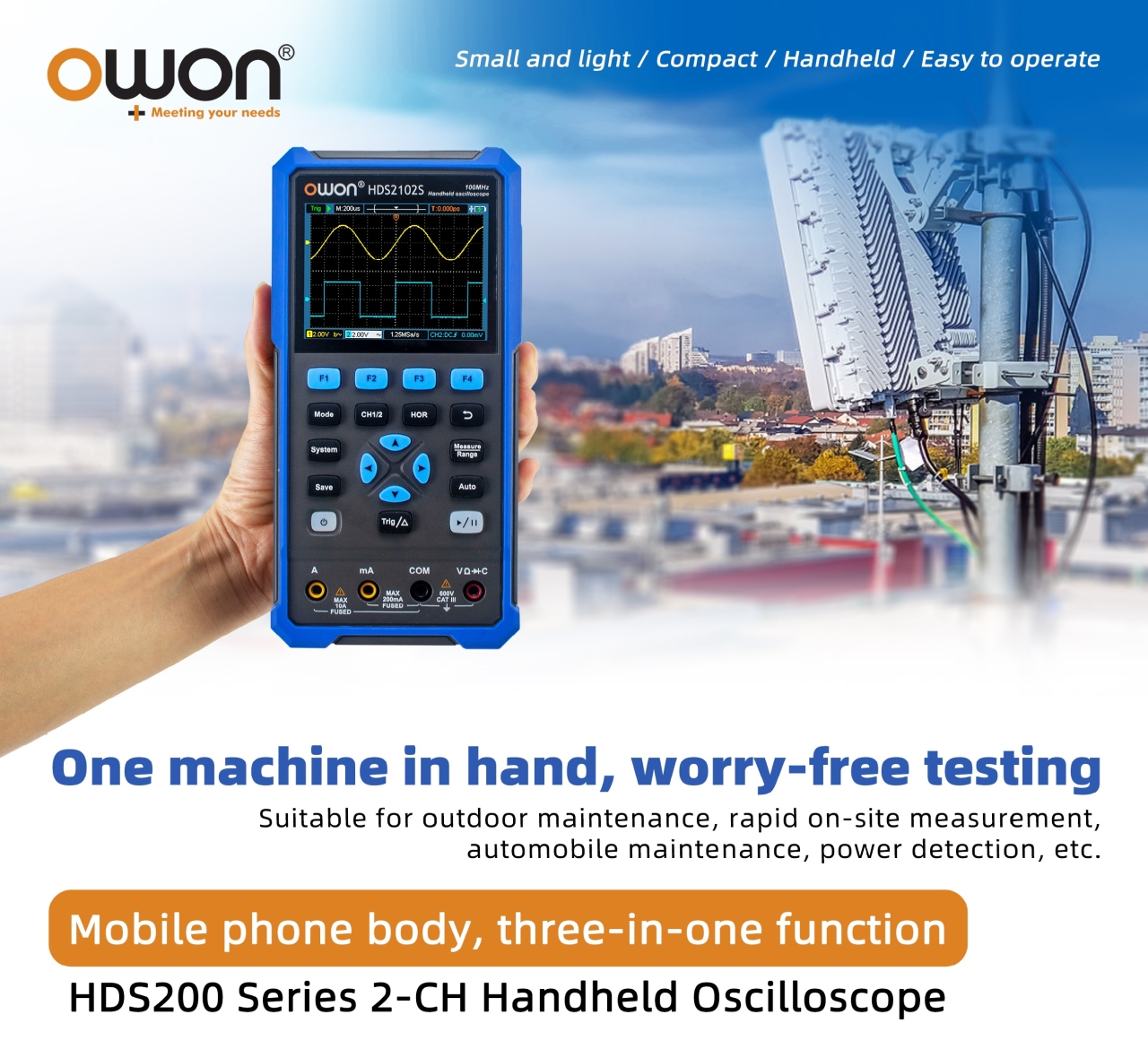

سلسلة HDS200 2-CH راسم الذبذبات المحمول باليد
* راسم الذبذبات + مقياس متعدد + مولد موجي، متعدد الوظائف في واحد
*3.5-شاشة LCD ملونة عالية الدقة وعالية التباين مقاس بوصة، مناسبة للاستخدام الخارجي
* طاقة بطارية الليثيوم 18650، توفر ما يصل إلى 6 ساعات من وقت العمل
*واجهة USB من النوع C، تدعم بنك الطاقة، وتدعم اتصال برامج الكمبيوتر
* وظيفة المعايرة الذاتية
*دعم SCPI، وتسهيل التطوير الثانوي
مجموعة متنوعة من الوظائف في واحد
راسم الذبذبات
+ الحد الأقصى 10،000 معدل تحديث الموجي wfms/s
+ إدخال قنوات مزدوجة، عرض النطاق الترددي يصل إلى 70 ميجا هرتز، كحد أقصى.
معدل أخذ العينات في الوقت الحقيقي: 250MSa/s
+ الحد الأقصى لطول التسجيل 8 كيلو
+ وظيفة قياس المؤشر
+ وظائف قياس تلقائية متعددة
+ وظيفة XY
+ وظيفة الضبط التلقائي بمفتاح واحد، سهلة الاكتشاف والتصحيح
المقياس المتعدد
+ 20،000 عدد، RMS صحيح
+ الجهد والتيار والمقاومة والصمام الثنائي وقياس السعة واختبار الاستمرارية
+ وظيفة النطاق التلقائي، من السهل اكتشافها وتصحيحها
+ أقصى جهد دخل تيار متردد 750 فولت، تيار مستمر 1000 فولت
+ مدخل مستقل للمقياس المتعدد والذبذبات
+ وظيفة عقد القراءة
+ وظيفة القياس النسبي
مولد الموجي(فقط لـ HDS242S وHDS272S)
+ مخرج تردد 25 ميجاهرتز كحد أقصى
+ إخراج جيبي، مربع، منحدر، نبض، وأشكال موجية خاصة مدمجة
+ 0.دقة التردد 1 هرتز
+ 14-دقة رأسية بت، معدل أخذ عينات مرتفع يبلغ 125MSa/s
+ 8k طول الموجة
+ أقصى سعة إخراج 5Vpp
حجم صغير، وظائف قوية
إدارة طاقة ممتازة
استهلاك طاقة شامل منخفض للغاية أقل من 3 وات. مدعوم ببطارية ليثيوم 4400 مللي أمبير، تعمل بشكل مستمر لمدة 6 ساعات تقريبًا. يمكن لبطارية واحدة توفير الطاقة بشكل طبيعي. استبدال البطارية بسهولة.
يمكن شحن واجهة USB من النوع C بواسطة محول أو بنك طاقة، وتدعم اتصال برامج الكمبيوتر.
أداء ممتاز للذبذبات
|
اثنين من المكتسباتأوضاع نشوئهايستخدم كشف الذروة للكشف عن لدغ التشويش وإمكانية حدوثهتقليل الارتباك. |
|
|
تحديث عالي، تخزين عميق حد أقصى 10،000 معدل تحديث wfms/s، طول سجل 8 كيلو، سهل الالتقاط بشكل استثنائيوالأحداث ذات الاحتمالية المنخفضة. |
|
|
7 أنواع من القياس التلقائي التردد، الدورة، السعة، الحد الأقصى، الحد الأدنى، المتوسط، وPK-PK. يمكن عرض 6 قياسات تلقائية كحد أقصى على الشاشة في نفس الوقت. |
|
|
وظيفة قياس المؤشر يدعم قياس فرق الجهد بين المؤشرات (△V) وفرق التوقيت بين المؤشرات (△T). |
|
|

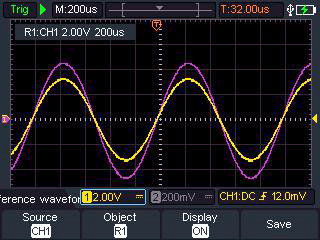

وظيفة الحفظ حفظ 4 إعدادات، 4 أشكال موجية مرجعية، 4 صور موجية، 4 ملفات أشكال موجية بتنسيق CSV.يمكن عرض الشكل الموجي المرجعي على نفس الشاشة مثل الشكل الموجي المقاس، وهو مناسب لمقارنة الشكل الموجي. قم بالاتصال بالكمبيوتر من خلال واجهة USB من النوع C، ويمكن للكمبيوتر التعرف على راسم الذبذبات كمحرك أقراص فلاش USB، ويمكنك الوصول إلى الصور أو ملفات الشكل الموجي بتنسيق CSV لعرض بيانات الشكل الموجي وتحليلها ومشاركتها. |
|
20،000 يقوم بحساب جهاز القياس المتعدد باستخدام True RMS
دعم قياس الجهد والتيار والمقاومة والصمام الثنائي والسعة واختبار الاستمرارية.
20،000 عدد، مقياس متعدد احترافي عالي الدقة، يدعم قياس القيمة النسبية.
وظائف مولد الموجي
إخراج جيبية، مربعة، منحدر، نبض، وأشكال موجية خاصة مدمجة.
دعم 8 أشكال موجية خاصة مدمجة، بما في ذلك Sinc وBessely وBesselj وStairUp وStairUpDown وStairDown وAttAlT وAmpAlT. (فقط لـHDS242S وHDS272S)
تحديد
| نموذج | HDS242 | HDS272 | HDS242S | HDS272S |
| عرض النطاق | 40 ميجا هرتز | 70 ميجا هرتز | 40 ميجا هرتز | 70 ميجا هرتز |
| القنوات | 2-CH راسم الذبذبات | 2-CH راسم الذبذبات+1-مولد CH | ||
| معدل العينة | 250 مللي سا/ثانية | |||
| نموذج الاستحواذ | عادي، كشف الذروة | |||
| طول السجل | 8K | |||
| عرض | 3.5-شاشة LCD بوصة | |||
| معدل تحديث الموجي | 10,000 wfrms/s | |||
| اقتران الإدخال | العاصمة، والتيار المتردد، والأرضي | |||
| مقاومة المدخلات | 1 MΩ±2%، بالتوازي مع 16pF±10pF | |||
| عوامل التوهين التحقيق | 1X,10X,100X,1000X,10000X | |||
| الأعلى. مساهمة الجهد | 400 فولت (تيار مستمر + تيار متردد، PK-PK، مقاومة إدخال 1 ميجا أوم) (توهين مسبار 10:1) | |||
| حد النطاق الترددي (نموذجي) | 20 ميجا هرتز | |||
| مقياس أفقي | 5ns/div - 1000s/div، خطوة بخطوة 1 - 2 - 5 | |||
| الحساسية العمودية | 10 مللي فولت/div - 10V/div | |||
| القرار العمودي | 8 بت | |||
| نوع الزناد | حافة | |||
| أوضاع الزناد | تلقائي، عادي، فردي | |||
| القياس التلقائي | الدورة، التكرار، المتوسط، PK-PK، الحد الأقصى، الحد الأدنى | |||
| قياس المؤشر | ΔV، ΔT، ΔT&ΔV بين المؤشرات | |||
| واجهة الاتصالات | يو اس بي من النوع سي | |||
「المقياس المتعدد」 المواصفات (قياسية)
| الأعلى. دقة | 20،000 عدد |
| وضع الاختبار | اختبار الجهد والتيار والمقاومة والسعة والصمام الثنائي والاستمرارية |
| مقاومة المدخلات | 10MΩ |
| ماكس جهد الإدخال | تيار متردد 750 فولت، تيار مستمر 1000 فولت |
| ماكس المدخلات الحالية | تيار مستمر: 10 أمبير تيار متردد: 10 أمبير |
| الصمام الثنائي | 0 - 2V |
「مولد الموجي」المواصفات(فقط لـ HDS242S وHDS272S)
إخراج التردد |
جيب | 0.1 هرتز - 25 ميجا هرتز |
| مربع | 0.1 هرتز - 5 ميجا هرتز | |
| المنحدر | 0.1 هرتز - 1 ميجا هرتز | |
| نبض | 0.1 هرتز - 5 ميجا هرتز | |
| اِعتِباطِيّ | 0.1 هرتز - 5 ميجا هرتز | |
| معدل أخذ العينات | 125 مللي سا/ثانية | |
| قناة | 1-CH | |
| نطاق السعة | 20 ملي فولت لكل ثانية - 5 فولت لكل ثانية | |
| طول الموجي | 8K | |
| القرار العمودي | 14 بت | |
| مقاومة الإخراج | 50Ω | |
الملحقات والتغليف
حول OWON
منذ عام 1990، دخلت شركة Lilliput في صناعة المنتجات الإلكترونية، وكانت سلسلة منتجاتها الأولى عبارة عن شاشات LCD ملونة صغيرة.
تم إنشاء خط إنتاج OWON SmartTest، المملوك لشركة Lilliput، من أجل "تلبية احتياجاتك" في مجال معدات الاختبار والقياس.
من خلال جهود عقدين من الزمن، نمت شركة Lilliput تدريجيًا لتصبح شركة جماعية تغطي ثلاثة خطوط إنتاج - شاشة LCD ملونة صغيرة، ومعدات اختبار وقياس، ونظام إدارة الطاقة المنزلية.
يمكن العثور على منتج OWON في آسيا وأمريكا الشمالية وأوروبا وأمريكا الجنوبية وأوقيانوسيا وأفريقيا، مع شركاء عالميين في أكثر من 80 دولة/منطقة.
لا تدخر شركة Lilliput (OWON) أي جهد لتصبح واحدة من أفضل الشركات المصنعة للمعدات الأصلية لمعدات الاختبار والقياس في النطاق العالمي.
نموذج |
HDS242 |
HDS272 |
HDS2102 |
HDS2202 |
HDS242S |
HDS272S |
HDS2102S |
HDS2202S |
||
|
عرض النطاق |
40 ميجا هرتز |
70 ميجا هرتز |
100 ميجا هرتز |
200 ميجا هرتز |
40 ميجا هرتز |
70 ميجا هرتز |
100 ميجا هرتز |
200 ميجا هرتز |
||
|
القنوات |
2-CH راسم الذبذبات |
2-CH راسم الذبذبات+1-مولد CH |
||||||||
|
معدل العينة |
250 مللي سا/ثانية |
500 ملي سا/ثانية |
1GSa/ثانية |
250 مللي سا/ثانية |
500 ملي سا/ثانية |
1GSa/ثانية |
||||
| نموذج الاستحواذ |
عادي، كشف الذروة |
|||||||||
|
طول السجل |
8K |
|||||||||
|
عرض |
3.5-شاشة LCD بوصة |
|||||||||
|
معدل تحديث الموجي |
10,000 wfrms/s |
|||||||||
|
اقتران الإدخال |
العاصمة، والتيار المتردد، والأرضي |
|||||||||
|
مقاومة المدخلات |
1 MΩ±2%، بالتوازي مع 16pF±10pF |
|||||||||
|
عوامل التوهين التحقيق |
1X,10X,100X,1000X,10000X |
|||||||||
|
الأعلى. مساهمة الجهد |
400 فولت (تيار مستمر + تيار متردد، PK-PK، مقاومة إدخال 1 ميجا أوم) (توهين مسبار 10:1) |
|||||||||
|
حد النطاق الترددي (نموذجي) |
20 ميجا هرتز |
|||||||||
|
مقياس أفقي |
5ns/div - 1000s/div، خطوة بخطوة 1 - 2 - 5 |
2ns/div - 1000s/div، خطوة بخطوة 1 - 2 - 5 |
5ns/div - 1000s/div، خطوة بخطوة 1 - 2 - 5 |
2ns/div - 1000s/div، خطوة بخطوة 1 - 2 - 5 |
||||||
|
الحساسية العمودية |
10 مللي فولت/div - 10V/div |
|||||||||
|
القرار العمودي |
8 بت |
|||||||||
|
نوع الزناد |
حافة |
|||||||||
|
أوضاع الزناد |
تلقائي، عادي، فردي |
|||||||||
|
القياس التلقائي |
التردد، الدورة، السعة، الحد الأقصى، الحد الأدنى، المتوسط، PK-PK |
|||||||||
|
قياس المؤشر |
ΔV، ΔT، ΔT&ΔV بين المؤشرات |
|||||||||
|
واجهة الاتصالات |
يو اس بي من النوع سي |
|||||||||
「المتعدد」 المواصفات(معيار)
| الأعلى. دقة | 20،000 عدد |
| وضع الاختبار | اختبار الجهد والتيار والمقاومة والسعة والصمام الثنائي والاستمرارية |
| مقاومة المدخلات | 10MΩ |
| ماكس جهد الإدخال | تيار متردد 750 فولت، تيار مستمر 1000 فولت |
| ماكس المدخلات الحالية | تيار مستمر: 10 أمبير تيار متردد: 10 أمبير |
| الصمام الثنائي | 0 - 2V |
「مولد الموجي」المواصفات(فقط لـ HDS242S، HDS272S، HDS2102S، HDS2202S)
إخراج التردد |
جيب | 0.1 هرتز - 25 ميجا هرتز |
| مربع | 0.1 هرتز - 5 ميجا هرتز | |
| المنحدر | 0.1 هرتز - 1 ميجا هرتز | |
| نبض | 0.1 هرتز - 5 ميجا هرتز | |
| اِعتِباطِيّ | 0.1 هرتز - 5 ميجا هرتز | |
| معدل أخذ العينات | 125 مللي سا/ثانية | |
| قناة | 1-CH | |
| نطاق السعة (مقاومة عالية) | 20 ملي فولت لكل ثانية - 5 فولت لكل ثانية | |
| طول الموجي | 8K | |
| القرار العمودي | 14 بت | |
| مقاومة الإخراج | 50Ω | |
